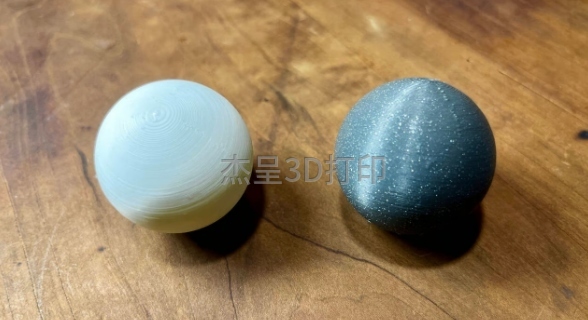

实现高品质3D打印球体的首要环节在于精准的模型设计，具体实施路径可分为分体式设计与整体式设计两种方案。将球形结构拆分为两个半球体可显著降低打印难度，免除支撑结构需求，但后续需通过粘接工艺完成组装，此方案对小型模型具有较高适用性。若球体作为复杂组件的一部分存在，建议采用模块化设计思路，将球形单元独立处理后再与主体结构装配，或在切片阶段通过方向调整优化打印效果。
分体式设计的操作流程如下：在三维建模软件中定位球体几何中心，通过平面切割工具将模型均分为上下两半球，随后分别导出两个独立部件进行打印。此方法推荐采用单件打印策略，避免喷嘴在部件间移动引发的材料回缩问题。若选择整体式设计方案，则无需进行特殊建模调整，但需在切片软件中对底部悬垂结构进行专项处理。
切片阶段的参数配置对球体打印质量具有决定性影响，需通过多维度调整实现表面精度最大化。首要推荐采用更小的层高设置（如0.1mm），通过增加层数密度削弱阶梯效应，虽然会延长打印时间，但能显著改善曲面光滑度。更优解决方案是启用可变层高功能（如Cura的"自适应层高"），该技术可根据模型局部特征动态调整层厚，在平坦区域采用厚层提升效率，在曲面细节处使用薄层增强精度，实现打印效率与表面质量的平衡。
支撑结构配置是整体式球体打印的关键技术点。由于理想球体仅通过单点接触构建平台，必须设计支撑基座以确保打印稳定性。分体式方案因半球体自带平坦基底，可完全规避空中打印问题。为减少支撑移除对表面的影响，建议调整支撑与模型间距参数（如Cura的"支撑Z距离"和"支撑X/Y距离"），或在接触面添加隔离层。配合使用筏板或裙边结构，可进一步强化模型与构建平台的附着力，防止打印过程中支撑结构位移。
填充与外壳参数需根据应用场景针对性调整。对于装饰性球体（如月球灯），可采用低填充密度（10%-20%）以减少内部结构对光透射的干扰，同时需保持外壳层数与顶底层数一致，避免重量分布失衡。当填充密度低于10%时，建议增加外壳层数至3层以上，防止因壁厚不足引发的塌陷问题。若追求表面强度，可适当提高外壳层数至4-5层。
特殊打印模式的应用可进一步提升品质：对于非承重装饰球体，启用花瓶模式（螺旋连续打印）可消除顶底层接缝，同时减少材料消耗；若采用双喷头系统，建议使用水溶性支撑材料（如PVA），实现无损伤支撑移除。
实际打印阶段需重点关注设备状态与工艺参数的协同控制。打印前应执行全面设备检查：确认皮带张紧度（X/Y轴松紧度直接影响圆度精度）、喷嘴清洁度（堵塞会导致挤出不稳定）、构建平台平整度（首层质量决定整体附着效果）。材料选择方面，ABS树脂因具有后处理平滑特性成为首选，其丙酮蒸汽处理可有效融合层间纹理；若使用PLA材料，建议配合环氧树脂涂层（如XTC-3D）改善表面光洁度。
最终表面质量的提升依赖于系统的后处理流程。首先需彻底清除残留支撑结构，使用精密刀具小心剥离粘接部分，分体式模型需通过胶粘或3D打印笔焊接实现无缝拼接。打磨工序应遵循"由粗到细"原则，依次使用200目（粗磨）、400目（中磨）、800目（精磨）砂纸进行整体抛光，特别注意半球接合处的过渡处理。
化学平滑处理可显著提升表面质感：ABS打印件适用丙酮蒸汽熏蒸法，通过控制熏蒸时间（通常3-5分钟）实现层纹融合；PLA打印件推荐使用双组份环氧树脂涂层，采用刷涂或浸涂工艺形成保护膜。最后通过喷涂工艺（如汽车级清漆）或机械抛光（Dremel工具配抛光膏）完成表面终饰，实现镜面级光洁度。
本技术指南通过设计优化、参数调控、工艺控制、后处理四大模块的系统整合，为FDM3D打印球体提供了全流程解决方案，可有效克服曲面阶梯效应、支撑痕迹、表面粗糙度等传统技术瓶颈，适用于装饰品、功能原型等多类应用场景。
Not search wanted articles
