尽管部分3D打印细丝的市场关注度较低，但这并不意味着其不具备应用价值。以聚乙烯醇缩丁醛（PVB）为例，虽然其普及程度不及PLA或PETG，但该材料具备独特的性能优势，尤其在表面后处理方面表现出色。PVB可通过异丙醇（IPA）擦拭实现快速抛光，适用于对表面光泽有较高要求的美观件制造。近年来，随着材料供应商的增加，PVB已推出彩虹色等多样化选择，应用场景持续拓展。
一、材料特性深度解析
外观与光学性能

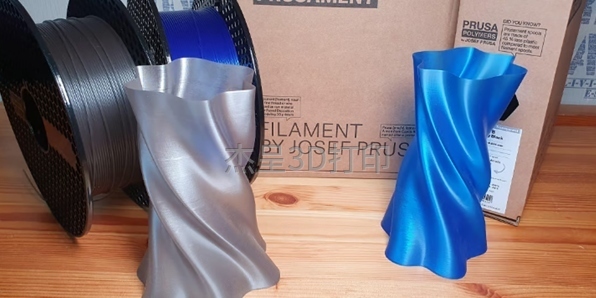

PVB呈现半透明特性，适用于花瓶、灯罩等艺术构件的制造。需注意的是，其透明度受品牌配方与打印参数影响显著：部分厂商的PVB产品透明度较低，且壁厚增加或填充率提升会导致光线透射率下降。尽管无法达到玻璃的清晰度，但该材料仍能满足基础透光需求。
核心性能优势
PVB的核心价值在于其易后处理特性。材料可溶于异丙醇（IPA），通过擦拭或蒸汽处理可获得高光泽表面，同时具备类似ABS的溶剂粘接能力。机械性能方面，根据PrusaResearch的对比数据，PVB的拉伸强度与抗冲击性优于ABS和PETG，兼具一定柔韧性（虽不及TPU等弹性体，但比ABS/PETG更柔软）。其玻璃化转变温度为60°C（与PLA相近，低于PETG/ABS），因此需避免在高温环境（如车内）使用。
吸湿性挑战
PVB的高吸湿性是其主要缺陷。材料吸水后易引发打印缺陷，包括气泡、拉丝、喷嘴堵塞及床附着力下降。存储时需置于含硅胶干燥剂的密封容器内，建议使用真空储物袋或干燥箱。打印前需在60°C干燥机中处理至少4小时，以确保材料性能稳定。由于吸湿会影响长期稳定性，PVB更适用于对耐候性要求不高的美观件，户外应用建议选择PETG或ASA等材料。
二、3D打印工艺优化指南
最佳打印参数设置
PVB的打印友好性接近PETG，无需使用特殊喷嘴（如硬质合金），且变形风险低于ABS。关键参数建议如下：
温度控制：热端温度215°C，构建平台温度75°C（推荐使用光滑PEI板或缎面贴膜，避免纹理PEI）；
层高与喷嘴：标准层高（如0.12-0.16mm，0.4mm喷嘴）可平衡精度与效率，大尺寸喷嘴（0.6-0.8mm）适用于快速打印（后处理可掩盖层纹）；
花瓶模式：开启该模式可提升曲面件的光滑度，尤其适合艺术类模型。
后处理技术
溶剂粘接与平滑
PVB的IPA溶解特性支持两种后处理方式：
部件粘接：在接缝处滴加99.9%浓度IPA，材料软化后压合，干燥后实现牢固连接（适用于多部件组装）；
表面抛光：
自动化设备：使用Polysher等蒸汽平滑设备，通过均匀IPA蒸汽处理获得镜面效果；
手工处理：喷涂IPA（99.9%浓度）、短时浸浴（30秒/次）或软毛刷涂抹，需注意控制IPA用量以避免表面损伤；
干燥与上色：处理后需在室温下静置1-2天完全干燥，后续可进行喷涂等二次加工。
本文通过系统分析PVB的材料特性、打印工艺及后处理技术，揭示了该材料在美观件制造中的独特价值。随着干燥存储方案与自动化后处理设备的普及，PVB有望在艺术创作、定制化装饰等领域发挥更大作用。
Not search wanted articles
