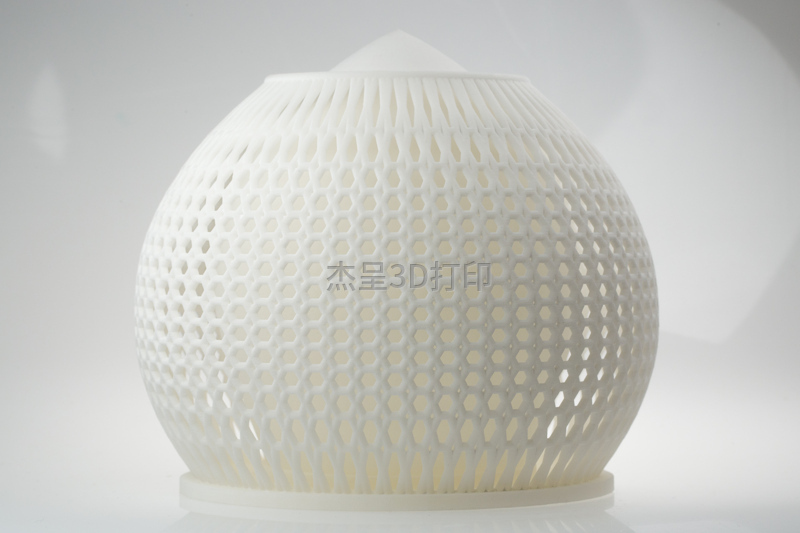

用3dmax设计的模型最终变成实物，中间隔着“可打印性”这道隐形门槛。不少设计师曾遭遇这样的困境：屏幕上精致的曲面在打印后变成扭曲的波浪，精心设计的镂空花纹因支撑不足而坍塌，尺寸误差让组装好的零件突然卡住——这些问题的根源，在于没有打通“3dmax设计”到“3D打印服务”的衔接链条。实现无缝对接的核心，是让3dmax的建模逻辑与打印工艺特性形成“默契配合”，从模型设计到文件提交的每个环节都注入“可打印思维”。
建模阶段：用3dmax预设“打印友好型”结构
3dmax强大的多边形建模功能能创造无限可能，但自由创作的背后，需遵循3D打印的物理规则。在设计初期就植入“可打印基因”，能避免后期大规模修改。
壁厚设计是首要原则。3dmax中用“壳修改器”（Shell）设置的壁厚，直接决定零件是否能打印成功。不同材料有不同的最小壁厚要求：PLA材质至少1mm，树脂0.8mm，金属0.5mm（但需根据服务商设备精度调整）。某设计师在3dmax中设计的树脂摆件，因未注意壁厚（局部0.6mm），打印时出现针孔，后期不得不加厚重做。正确做法是：用3dmax的“测量工具”检查每个部位的壁厚，对薄壁区域（如下巴、指尖）用“多边形挤出”增厚，同时用“ProOptimizer”修改器在增厚后优化布线，避免面数过多导致文件过大。
处理悬垂结构需留“缓冲空间”。3dmax中用“弯曲”（Bend）或“扭曲”（Twist）工具制作的悬垂面，若角度超过45°，需在模型中预留支撑位置。某用户设计的30°倾斜檐角，在3dmax中看起来平滑，打印时却因未加支撑导致边缘下垂1mm。解决方法是：在3dmax中用“辅助对象”标记支撑区域（如创建小立方体放在悬垂下方），并在给服务商的备注中说明“此处需添加可去除支撑”。对需要隐藏支撑的场景（如花瓶内部），可用3dmax的“布尔运算”预留0.2mm的支撑接触点，方便后期清理。
避免非流形几何陷阱。3dmax中“附加”（Attach）多个物体时，容易产生未焊接的顶点或重叠面，形成“非流形边”（在3dmax的“多边形计数”中可查看）。这类结构在打印时会被软件识别为“漏洞”，导致填充异常。某机械零件因两个面未完全焊接，打印后出现内部空洞，用3dmax的“焊接”（Weld）工具将顶点间距设为0.01mm合并后，问题彻底解决。建议建模完成后，用“STLCheck”插件（需单独安装）扫描模型，自动修复非流形边和重复面。
参数设置：让3dmax输出匹配打印工艺
3dmax的导出参数直接影响模型在打印设备中的还原度。同一份模型，因参数设置不同，成品效果可能天差地别。
导出格式首选二进制STL。3dmax支持导出STL、OBJ等格式，其中二进制STL（BinarySTL）是3D打印服务的通用标准——相比ASCII格式，它体积小（约为1/10）、传输快，且避免了文本编码错误。导出时需注意：在“STL导出选项”中勾选“二进制”，将“精度”设为0.01mm（平衡细节与文件大小），取消“仅选定对象”（确保整个模型被导出）。某设计师误导出为ASCII格式，因文件包含特殊字符，被服务商的切片软件拒绝导入，耽误了24小时。
控制模型尺寸与缩放。3dmax的单位设置（如毫米、厘米）需与打印服务一致，否则会出现“模型实际尺寸与设计差10倍”的乌龙。正确流程是：在3dmax的“自定义→单位设置”中选择“毫米”，建模时严格按实际尺寸制作（如手机壳边长150mm），导出前用“测量距离”工具再次确认。若需缩放，在3dmax中用“缩放”（Scale）工具调整后，务必“重置变换”（ResetXForm），避免缩放信息残留导致尺寸误差。某案例中，未重置变换的模型在打印后，X轴方向比设计小了5%，根源就是缩放数据未固化。
优化多边形数量。3dmax中用“涡轮平滑”（Turbosmooth）制作的高模（面数超过100万），会增加服务商切片软件的处理时间，甚至导致卡顿。建议用“多分辨率”（MultiRes）修改器降低面数：保留视觉关键区域（如面部）的细节，简化次要区域（如背部），将面数控制在50万以内（树脂打印）或30万以内（FDM打印）。某角色模型经此处理后面数从150万降至40万，打印效果几乎无差异，但文件传输速度提升3倍。
文件提交：向服务商传递“完整信息”
3dmax模型文件到达服务商手中时，需附带足够的“解读信息”，避免因理解偏差导致打印效果偏离预期。
制作“打印说明文档”。除模型文件外，应单独提交一份文档，注明：
材料选择（如“PLA，需耐100℃”）；
精度要求（如“表面粗糙度Ra≤0.1mm”）；
关键尺寸（如“孔径必须φ8mm±0.05mm”）；
后处理需求（如“支撑需手工去除，不允许打磨影响细节”）。某珠宝设计师在文档中特别标注“吊坠孔需光滑无毛刺”，服务商因此采用“倒圆支撑”技术，避免了传统尖锐支撑留下的痕迹。
提供“渲染参考图”。3dmax的“阿诺德渲染”（Arnold）或“VRay”渲染图，能让服务商直观理解设计意图（如曲面弧度、颜色倾向）。某产品设计师提交的音箱模型，因结构复杂，服务商通过渲染图才明白“顶部凹槽是放置按钮的区域”，避免了误判为“多余结构”而简化。建议渲染图包含正视图、侧视图和细节特写（如“此处有0.5mm深的纹理”）。
约定“小样测试”流程。对复杂模型，可要求服务商先打印1:2比例小样（成本约为全尺寸的1/5），用3dmax的“比例缩放”工具制作小样模型文件。某汽车格栅模型通过小样测试，发现3dmax中设计的“0.8mm格栅间距”在打印时因材料收缩变为0.7mm，及时在原模型中调整至0.9mm，避免了批量报废。
沟通反馈：用3dmax快速响应修改需求
即使前期准备充分，首次打印也可能出现细节偏差，此时3dmax的快速修改能力成为无缝对接的关键。
根据实物调整模型参数。若打印后的零件尺寸偏大（如长100.5mm，设计100mm），可用3dmax的“缩放”工具按比例（0.995）缩小模型；若表面层纹明显，在3dmax中给模型添加“置换”（Displacement）修改器，模拟层纹反向纹理（打印后可抵消部分瑕疵）。某设计师通过此方法，让FDM打印的零件表面光滑度提升40%。
优化支撑与打印方向。若支撑拆除后留下痕迹，在3dmax中用“移动工具”调整模型摆放角度（如将面部转向打印平台，减少支撑接触），并重新导出文件。某角色模型经调整后，支撑仅接触背部，面部细节完好无损。
建立“版本控制”机制。用3dmax的“文件→另存为”功能保存不同修改版本（如“v1_原始模型.max”“v2_调整壁厚.max”），并在文件名中注明修改内容。某团队因未做版本控制，误将旧版模型发给服务商，导致打印的零件缺失新添加的加强筋，后期不得不重新安排生产。
实现3D打印服务与3dmax的无缝对接，本质是“数字设计”向“物理制造”的语言转换。3dmax的建模工具是“表达创意的画笔”，而对打印工艺的理解是“让画笔落地的规则”。从壁厚设置到文件说明，从小样测试到快速修改，每个环节的精准处理，都能让设计在实物中完美重生。当屏幕上的模型通过3D打印变成可触摸的存在时，这种跨越虚拟与现实的无缝体验，正是3dmax与3D打印服务结合的最大价值。
